讲解一下颜色复选框CheckBox的设置:



拖一个CheckBox到窗体上，

设置它的ComponentTypeName为Color,

它的ComponentTypeUseKind为dtukName,

表示使用颜色类型的复选框，

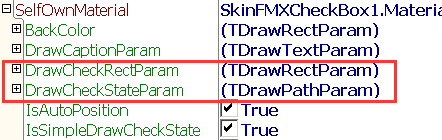

先讲解SelfOwnMaterial中如下几个个素材属性，

DrawCheckRectParam:勾选框的矩形绘制参数

DrawCheckStateParam:勾勾的路径绘制参数

IsAutoPosition:是否自动排列勾选框和标题的位置,要打上勾

IsSimpleDrawCheckState:是否自动生成勾勾的绘制路径,要打上勾



先设置勾选框，

把DrawCheckParam.BorderColor设置为Lightgray,

把DrawCheckParam.BorderWidth设置2，

表示在没有勾选的状态下，显示一个边框为灰色、粗细为2的矩形,

如下图所示：

接下来设置勾选状态下的效果，

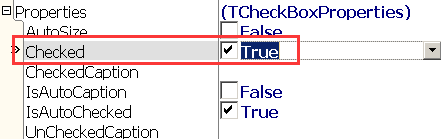

我们把CheckBox.Properties.Checked设置为True,

当Checked为True时，

CheckBox.SelfOwnMaterial中的所有Param就启用它们的PushedEffect,

所以，要设置勾选状态下的勾选框的边框颜色，

把DrawCheckRectParam.DrawEffectSetting.PushedEffect.BorderColor.Color设置为Orangered,

再勾选DrawCheckRectParam.DrawEffectSetting.PushedEffect.EffectTypes中的drpetBorderColorChange,

表示在勾选状态下，边框的颜色变为Orangered,

如下图所示:

接下来再设置勾勾，

在Checked为False的情况下，不需要显示勾勾，

在Checked为True的情况下，显示勾勾，

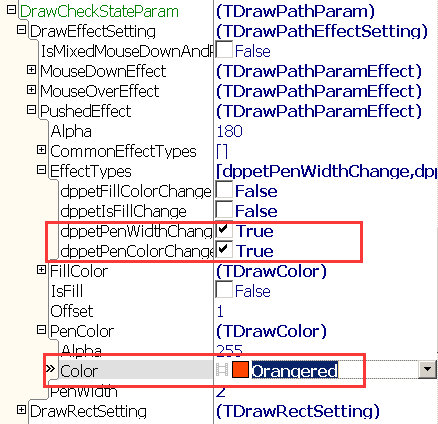

设置DrawCheckStateParam.DrawEffectSetting.PushedEffect.PenColor为OrangeRed,

勾选DrawCheckStateParam.DrawEffectSetting.PushedEffect.EffectTypes中的dppetPenWidthChange和dppetPenColorChange,

表示在勾选状态下，显示一个粗细为2,颜色为Orangered的勾勾，

如下图所示:

再设置标题的显示，

SelfOwnMaterial中有一个IsAutoPosition属性，

它表示自动将标题显示在图片的右边，

因此我们只需要让标题垂直居中显示就可以了，

不需要再设置标题的左边距了，

在SelfOwnMaterial.DrawCaptionParam中设置，

DrawCaptionParam.FontVertAlign设置为fvaCenter,



设置完之后，显示效果如下:

将Porperties.Checked设置为False，显示如下:
